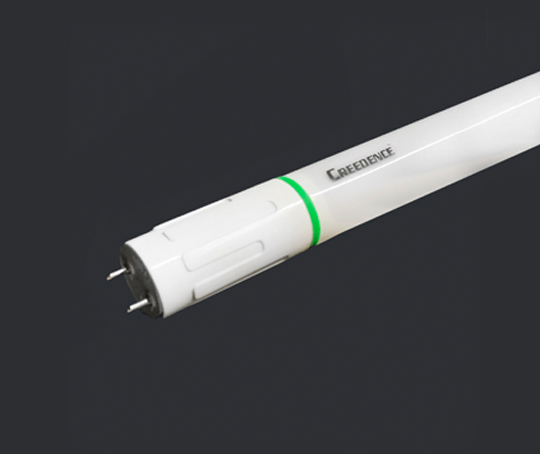

لامپ هایLED تیوبی با حذف بالاست و استارت سبب جلوگیری از هدررفت انرژی و وقوع حوادث آتش سوزی شده و با رنگ نور مناسب و میزان مصرف انرژی پایین نسبت به چراغ های مهتابی قدیمی موجب کاهش چشمگیر هزینه‌های برق میگردد. این سری از لامپ‌های تیوبی ارائه شده فاقد اشعه UV، دارای بدنه‌ای یکپارچه و فاقد درز (جهت جلوگیری از نفوذ گرد و غبار و افزایش مقاومت) و بدون جرقه می‌باشد.
مناسب کاربرد در:
| عنوان | مقدار |
|---|---|
| توان (وات) | ۱۸ |
| شار نوری (لومان) | ۲۲۵۰ |
| بهره نوری (لومان بر وات) | ۱۲۵ |
| دمای رنگ نور CCT (کلوین) | ۵۰۰۰ |
| شاخص نمود رنگ CRI | ۸۰< |
| ضریب توان (PF) | ۰/۹۰ |
| تلورانس رنگ | SDCM۶> |
| زاویه تابش (درجه) | ۱۲۰ درجه |
| ضریب حفظ شار نوری در ۱۰،۰۰۰ ساعت | %۹۲ |
| درجه حفاظت | IP ۴۰ |
| ولتاژ متناوب ورودی درایو (ولت) | ۲۶۰ - ۱۸۰ |
| فرکانس (هرتز) | ۵۰ |
| محدوده دمای کارکرد (درجه سانتیگراد) | ۲۰- الی ۶۰ |
| طول عمر مفید (ساعت) | ۵۰۰۰۰ |
| شدت جریان (میلی آمپر) | ۶۶ |
| اعوجاج هارمونیکی جریان | ٪۲۰> |
| ال ای دی چیپ | Cree |
| درایور | Onboard |
| ساختار فیزیکی بدنه | دایکست یکپارچه دورنگ - بدون هرگونه درز |
| جایگزین سیستم ها | لامپ های فلورسنت ۳۶ تا ۴۰ وات |
